martes, 28 de febrero de 2012

284.- TRES CHORRADAS Y MEDIA

Y ademas de verdad; eso es lo que he hecho este fin de semana. En primer lugar porque estoy un poco cansado de meterle mano a las motos de medio mundo, que esta semana pasada he trabajado más de mecánico que de médico, o casi, y en segundo lugar porque mis motos están bastante al día y no precisan por el momento de excesivos cuidados.
Como viene siendo costumbre este año, un tiempo delicioso que anima a coger la moto para darse un paseo; sí, algo de fresco por la mañana, pero eso a los que llevamos unos cuantos años encima de una moto ya no nos preocupa demasiado, que solemos estar equipados de sobra. De Sevilla a Ronda en la R80ST, que se ha quedado de lujo después del remozamiento. No sé qué le he hecho pero va mucho más suave y es una auténtica delicia conducirla, incluso por autovía, que no es lo suyo.
Cuando llegué la subí a la mesa porque quería quitarle los guardapolvos de la horquilla, que estaban rotos.


Se pueden sacar a lo bestia, cortándolos con unas tijeras, y se ahorra uno todo el lío, pero lo que quería no era quitarlos sino cambiarlos, lo que pasa es que los que me han vendido no son para esta moto, y de eso no me he dado cuenta hasta que he ido a ponerlos.
Lo primero es quitar las botellas, para lo cual también es conveniente quitar previamente el guardabarros delantero, la pinza de freno y la rueda delantera, ya que todas estas cosas van cogidas a las botellas.
Ya que estamos desmonto el puente que une ambas botellas y le doy una buena limpieza.


La muesca del puente va montada hacia atrás, para evitar que se nos quede el guardabarros de aquella manera.
Una vez todo quitado, sacamos el tornillo inferior de la botella, que sujeta el hidráulico, con una allen de 10 mm,


con lo que se nos saldrá el aceite. Hay quien prefiere vaciarlo antes abriendo el pequeño tornillo que hay en la parte posterior baja de la botella, pero si vamos a quitarla, mejor ni tocarlo, que después vienen las pérdidas.


Cuando ha salido todo el aceite de las dos botellas tiramos suavemente de ellas y saldrán con toda facilidad. Atentos al sombrerete (en la foto, en el círculo) que va al final del hidráulico, que no puede olvidarse al montarla y que unas veces se queda en la botella y otras en el hidráulico, según le dé.


En estas estaba cuando se oyó un ruido inconfundible: una R90S que además me conozco muy bien: la de DiegoFull. Y allí que estaba el tío con su moto flamante (solo tiene 40,000 km) y portando en la bolsa de equipaje cuatro cervecitas 1924 (últimamente está todo el mundo muy sibarita, y eso que hay crisis...)



A partir de ahí se acabó lo de hacer muchas fotos y seguir un orden. Charla, desorden en el trabajo y un par de 1924 que cayeron.


Pero valga decir que mientras charlábamos sacamos los cojinetes de la rueda delantera de la R80ST y los sustituimos por unos nuevos, al igual que los retenes. La operación es bastante sencilla, solo hay que sacar el retén, extraer los cojinetes y los casquillos y golpear con un botador y un martillo la pista externa del cojinete hasta que salga. Limpiarlo todo perfectamente para dejarlo como una patena, meter las pistas exteriores (tienen su límite, así que no hay que preocuparse de hasta donde entran) meter nuevamente los casquillos, los cojinetes nuevos y los retenes. Por supuesto, todo con abundante grasa. Ni que decir tiene que estando Diego allí, ni una foto (es que discute mucho). Cuando me acordé hice una foto de los restos. Que guarrería ¿verdad?


También volvimos a montar toda la horquilla y tampoco hice fotos de nada. Si es que este Diego no para de hablar y me distrae. Cuando acabamos nos fuimos a Ronda a despachar un par de tapas y a la vuelta nos pusimos con el caballete de la R100RS, que está empezando a ponerse bastante duro. Lo que hemos hecho ha sido añadirle un poco de material mediante soldadura tanto a la parte superior como a la curva inferior


y remodelarlo después con la amoladora



Después del montaje la moto se subía bastante mejor al caballete, aunque he de decir, en honor a la verdad, que le debíamos haber añadido bastante más material, en especial a la parte superior, en que tal vez habría sido mejor soldarle una placa pequeña. Si no fuera por lo incómodo que es quitar el caballete y volver a montarlo, la semana que viene la dejaba de lujo. Pero me parece que por ahora me conformo y cuando vuelva a estar vencido lo volveré a apañar mejor.
Y ya no hicimos nada más, salvo charlar y limpiar todas las motos a excepción de la R100RS, y eso que era la que más porquería tenía.
Para la semana que viene tengo que llenar las botellas de la horquilla de la R80ST, que se han quedado sin aceite. Usaré 190-200 cc de aceite SAE 5 para horquillas en cada barra.
Y aquí se acabó el día. Me volví con la R100RS que también me encanta. Si es que me gustan todas...

lunes, 20 de febrero de 2012

283.- TODO EL FIN DE SEMANA LIADO Y LA R80ST ANDANDO DE NUEVO

Pues sí, ha sido un fin de semana de lo más movido: el viernes por la tarde empezamos la reconstrucción de Catalina en casa de Resnian. No le voy a dedicar mas que esta referencia en el blog porque ya estoy contándolo todo en el blog de las BMW 2v, más concretamente en un post dedicado a ella por completo. El sábado, como es costumbre, me fui a Ronda y acabé de apañar la R80ST, y eso lo contaré enseguida, y el domingo estuve en casa de Roberto metiéndole mano a la R55 (mezcla de r45 y R65) de Nacho Eguía. Total, un fin de semana muy completo que ademas va a continuar hoy, lunes, porque esta noche he quedado con Resnian para seguir con Catalina.
Hecha esta pequeña introducción, paso a contar lo que hice el sábado. Salí a las 9,13 horas, un poco tarde, con un tiempo magnifico, un poco de frío, pero nada comparado con lo de días anteriores; el sol fuera, y sin una nube hasta llegar a Ronda; el piso seco hasta la altura de El Gastor. A partir de allí húmedo con parches mojados en algunas zonas, se ve que había llovido por la noche, así que había que ir con cuidado, pero en resumen una ruta magnífica, y encima con la R1100S, así que disfruté el paseo.
Llevaba en la maleta el reten del cigüeñal y la tórica del anillo de rodadura del cigüeñal, así que podía cerrarlo todo y hasta me iba a sobrar tiempo para lavar las motos, o al menos, eso pensaba yo.
Me puse a la tarea en cuanto llegué; abrí la ventana para que entrasen el sol y el aire puro de la sierra y empecé. Lo primero, poner la tórica del anillo de rodadura del cigüeñal. Por supuesto, impregnada en aceite. Como norma general, todo lo que va en aceite va en aceite salvo que se especifique lo contrario.



Seguidamente coloqué el retén del cigüeñal en su sitio, sin siquiera amoldarlo; tal y como venía (véase el labio del retén que no está ni siquiera un poco doblado).


Soltó las rebabillas que suelta siempre que se pone, que son las que se ven en la foto, pero que se limpian con un trapito y se sigue trabajando.
A continuación presenté el anillo de rodadura del cigüeñal y lo sujeté sin fuerza alguna en su sitio mediante tres tornillos con tres tuercas un poco más grandes para que hiciesen de tope sobre el que empujar al atornillar, apreté suavemente los tornillos con la mano llevando parejo el anillo de rodadura hasta el fondo, y ahí quedó todo perfectamente puesto. El retén del cigüeñal perfectamente parejo y sin dobleces del labio. Se le acabó el rollo al dichoso retén. Es mucho más fácil de lo que nos han enseñado en los libros.



Lo siguiente era colocar el plato de inercia. Para ello es importante colocar bien las letras. Tenía los pistones en punto muerto superior, luego debería ver la marca OT por la ventanilla del bloque motor. Solo existe una posible forma de verla de las cinco opciones que tiene de ponerse el plato, ésta:


Se sujeta el plato con un tornillo


y se vuelve a asegurar uno de que el piston está en todo lo alto y que por la ventana se ve el OT.


Se ponen todos los tornillos y se aprietan a 100-105 Nm.


Ahora vamos por el embrague. Se unta un poco de grasa a las superficies de roce del muelle

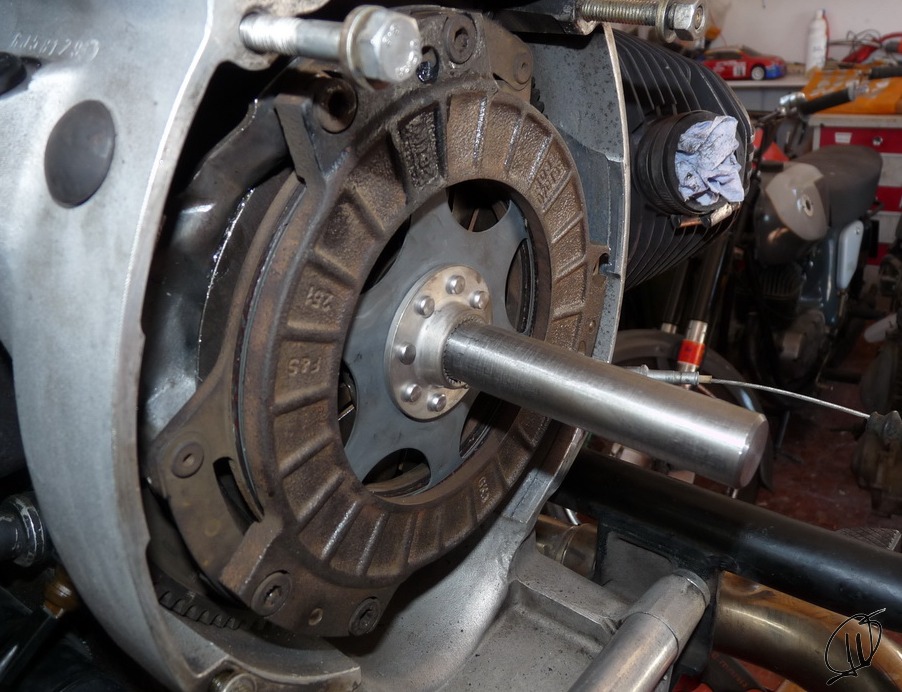

Se colocan los platos con el disco de fricción enmedio (hay que recordar aquí que se marcaron en su postura adecuada al desmontarlos) y teniendo la precaución de colocar el centrador de embrague aquel tan estupendo que me regaló el amigo Mog ¡gracias Pepe!


y se aprietan los seis tornillos a 20-23 Nm.


Se extrae el centrador de disco y se comprueba que aquello se ha quedado de lujo.


Lo siguiente era colocar la caja de cambios. Se mete un poco en el hueco y se deja un poco girada hacia la derecha para poder empalmar los terminales del sensor de punto muerto, que tienen tendencia a quedarse sin enchufar y hay que volver atrás cuando uno se da cuenta.


Se gira la caja de cambios y se introduce el eje del primario en el engranaje del plato de fricción del embrague a la vez que el tornillo de arriba a la derecha se mete en su alojamiento. Se coloca en su sitio la varilla del embrague con el pistón, el rodamiento y el muelle. Por supuesto el rodamiento bien engrasado. Se coloca el guardapolvos y se aprieta la abrazadera. Se coloca la palanca de empuje del embrague y se pone el pasador sobre el que gira (también se debe engrasar el interior del casquillo para evitar fricciones) y con eso casi tenemos acabado el trabajo. Solo queda enganchar el cable de embrague en la palanca.



Hasta aquí todo había transcurrido de forma muy rápida y esperaba acabar enseguida, así que me acordé de que tenía unas zapatas de freno nuevas que había comprado hace tiempo y que aun no le había cambiado porque no me había tocado desmontar la rueda y me dispuse a cambiarlas.
La operación es muy sencilla: se quita el circlip que sujeta ambas zapatas en el eje delantero


y se eleva ligeramente una de las zapatas, con lo cual salen ambas fácilmente.


Se quitan los muelles y se colocan en las nuevas zapatas, exactamente igual que estaban en las viejas.


Con ambas zapatas formando un pequeño angulo con la horizontal se presentan en el eje y la leva (que previamente se habrán engrasado) y se colocan totalmente horizontales, con lo que se amoldan perfectamente en su sitio.


Se coloca el circlip en su sitio y operación terminada.

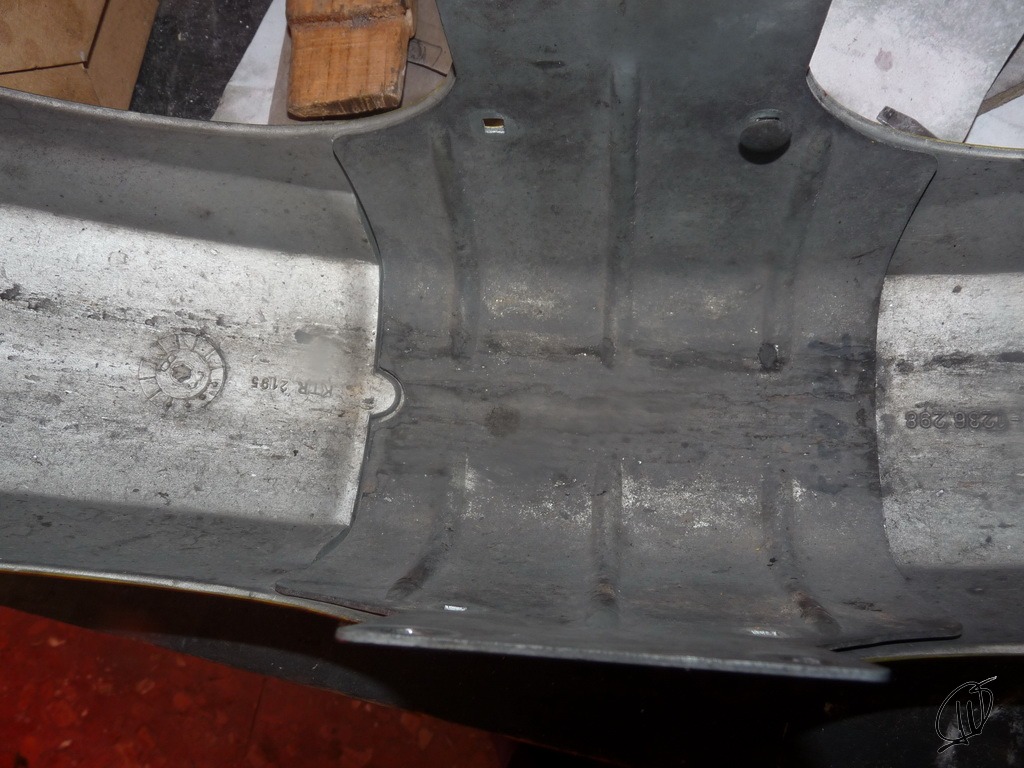

El siguiente paso era montar el basculante, lo que resulta un poco pesado cuando lo hace uno solo porque hay que estar sujetándolo cerca de la horizontal para poder trabajar a gusto, así que me busqué a mi viejo ayudante el tronco para que me echase una mano y en un momento lo tenía colocado en su sitio y con los pivotes sujetándolo.

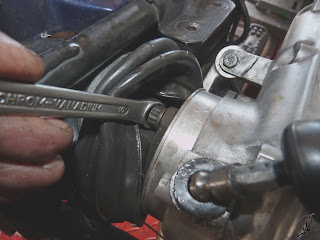

Puse los cuatro tornillos (nuevos, por supuesto) que sujetan el cardan a la cruceta, operación que siempre suele dar un poco de lata porque hay que estar metiendo y sacando primera para poder colocarlos y apretarlos. Tengo que confesar que el par de apriete de estos cuatro tornillos no lo aplico nunca porque se precisa de inventos raros y llaves especiales y yo solo tengo una llave fija de 10 que va de miedo. El apretón  que te permita una llave normal es más que suficiente (creo).


Una vez puestos y apretados los cuatro, coloqué el fuelle en su sitio (esta vez me costó menos trabajo que otras veces) y puse la abrazadera, con lo que la transmisión se quedó acabada.


Mientras ponía el cable del reenvío del cuentakilómetros me di cuenta de que había una rotura en la cogida del soporte de la maleta derecha, así que había que soldarla más tarde cuando acabase todo.


Antes de seguir me fui por una magnífica cerveza 1924 y me la tomé a vuestra salud, especialmente a la de Spinner.


Después de la hidratación empezaron los problemas. No sé si tuvo algo que ver la cerveza, que no lo creo, pero empecé a liarme un poco, de manera que coloqué la caja del filtro,


el filtro


y la tapa del filtro.


Y entonces me di cuenta de que no había forma de colocar la caja de la batería, así que marcha atrás. Medo filtro de aire fuera y colocar la caja de la batería, que por cierto, tiene un tornillo, el de la derecha abajo, que tiene guasa ponerlo. Una vez puesta la caja, la bateria, que por cierto está en las últimas, que dice que tampoco quiere entrar porque le estorban el desconectador de batería y hasta la cogida del amortiguador. No pasa nada, todo fuera, incluido el amortiguador, y finalmente accede a colocarse en su sitio.



Por cierto, se me cayó la tuerca de la cogida del amortiguador y no cayó al suelo, sino que hizo un pequeño ruido sordo y ahí quedó. Todavía no la he encontrado. ¿Donde demonios ha podido esconderse si no hay sitio? Y es una tuerca grande, de casi dos centímetros de ancho...
Vuelta a montar la caja del filtro de aire.


Y me doy cuenta de que no he pasado el tubo de gasolina de comunicación de los carburadores. Desmonto nuevamente, aflojo un poco los tornillos y consigo pasarlo sin tener que quitar totalmente la caja del filtro. Anda que me he lucido...

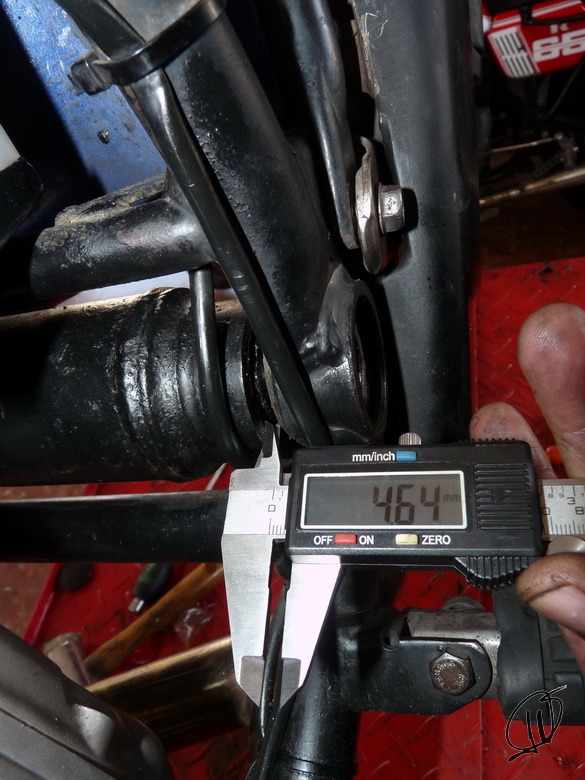

Bueno, finalmente acabo con esa zona y me voy al basculante. En el basculante hay que hacer tres cosas: centrarlo, apretar los cojinetes a su par y fijar los pivotes. Para centrarlo, se van apretando alternativamente los pivotes hasta que la distancia entre bastidor y basculante es la misma en ambos lados estando razonablemente apretados los pivotes.


Ahora se aprietan los pivotes a 20 Nm


y finalmente se aprietan las contratuercas para evitar que se aflojen, a 100 Nm.

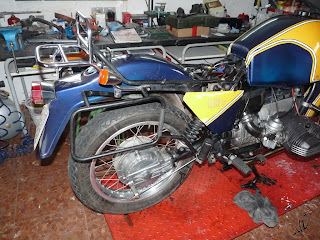

Ya solo queda poner la rueda, que tampoco tiene mucha ciencia: colocarla, apretar los tres tornillos y poner y ajustar la varilla del freno.

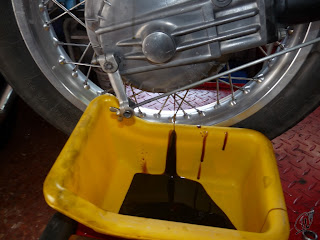

Como ha habido pérdidas de aceite en el brazo del cardan y en el grupo cónico durante la operación, decido que lo mejor es sacar todo el aceite que quede y volver a rellenar.



Y antes de soldar la pieza que había visto rota coloco los silent blocks que tenía guardados junto a las zapatas y que pensaba que se me habían perdido.



Un poquito de soldadura, un toque de pintura, nuevo montaje y listos.



Quería volverme en la R80ST para probarla, pero la muy puñetera fue capaz de fundirse toda la batería antes de arrancar. La puse en carga y preparé la R65 para la vuelta, pero antes de cerrar probé a darle de nuevo al botón de arranque y allí estaba ella rugiendo como una fiera. A bajarla de la mesa, subir a la R65 y volverme con la satisfacción de haber hecho las cosas bien y encima ir comprobándolo kilómetro a kilómetro. Se ha quedado estupenda. A ver si la batería aguanta un poco más de invierno.
